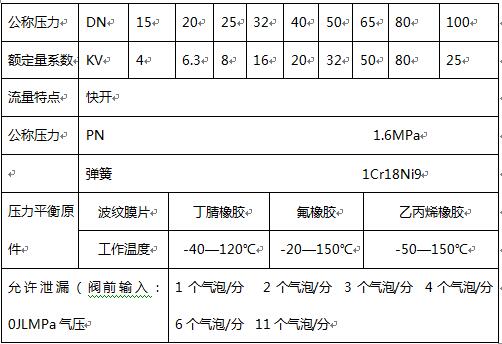

技术参数和性能 |
|
|
阀体 |
DN15-100mm , PN1.6 4.0MPa, 材质WCB ,CF8 CF8M |
|
阀盖 |
材质WCB ,CF8/CF8M, 压力平衡元件：膜片+弹簧, 材料：弹簧:304 |
|
膜片 |
丁腈橡胶：-40—120℃，氟橡胶： -20—150℃ |
|
ZA7执行机构（指挥器） |
|
|
膜盒用A3钢板冲压成型 |
|
|
膜片 丁腈、氟橡胶、乙丙烯橡胶 |
|
|
弹簧304，弹簧304，阀芯304，阀座304，阀杆304 |
|
|
*有五种可调压范围一种规格型号的执行机构 |
|
|
*拆装交换便捷，调节方便 |
|
JR300W01微压（主阀）

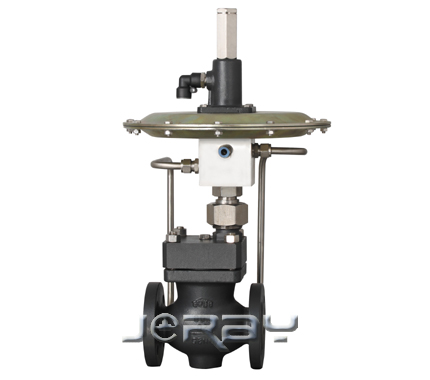

◆JR300W01自力式微压控制阀
|
ZA7执行器（指挥器）主要技术参数 |
|||
|
有效面积（C㎡） |
|
430 |
|
|
阀后压力控制范围（KPa） |
0.14~0.36 |
0.32~1.0 |
0.90~2.50 |
|
2.10~4.50 |
3.90~7.20 |
|
|
|
最大输出压力MPa |
|
≦1.4 |
|
|
最小输出压力MPa |
|
≧0.2 |
|
|
膜片材质 |
丁腈橡胶 |
氟橡胶 |
乙丙烯橡胶 |
|
工作温度℃ |
-40—120℃ |
-20—150℃ |
-50—150V |
|
调节温度 |
|
+-15% |
|
|
控制管线 接头 |
铜管或钢管10× 1(mm)，卡套式接头:R1/4” |
||
产品特点
*结构简单，安装调试方便，维护成本低
*调节范围广，可在14-720mmH2 Oi水柱之间进行五个档次的选择调节
*反应速度快、调节精度高
*用于贮氨封系统可起到安全保护作用
JRT40W01自力式微压调节器主要外形尺寸及重量
一、常温型
|
DN A R |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
ZA7 |
320 |
370 |
390 |
400 |
410 |
438 |
460 |
500 |
520 |
|
280mm |
18 |
21 |
26 |
32 |
40 |
47 |
60 |
65 |
71 |
|
L |
160 |
160 |
160 |
230 |
230 |
230 |
290 |
310 |
350 |
